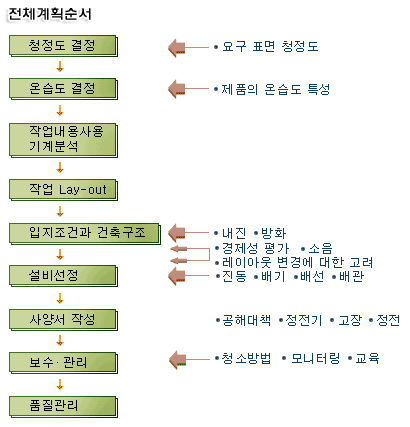

설계요령
LAY_OUT 주의점
| 항 목 | 내 용 |
|---|---|
| 출입구 |
입구, 출구는 최소로 하고 따로 생각해야 한다. (특히 Air Shower 설치시) |
| 갱의실 |
갱의실의 공기량은 많이 취할 것. 세면대를 부착시키고, 사람이 많은 경우는 음료수를 준비. Clean Room간은 적어도 이중문으로 할 것. (Air Shower 장치 설치) 내부와의 통신을 가능하게 할 것. 필요하다면 휴식실을 설치한다. |
| 반출 반입 |
가능한 한 Pass Box를 이용(부품) 반입구를 부착시킨다.(대형장치) |
| 실내배치 |
최소로 한다. 단순한게 한다. 관리사무소를 외부에 둔다. 연락법 고려. 확장계획 사람의 이동을 최소로 한다. 청정기류 방향과 작업위치 발진 작업에는 칸막이, 국소배기, Return Dout로 대책. |
| 실내설비 |
배선, 관 Duct 노출은 최소로 한다. 조명기구는 가능한한 천장안으로. 비상구, 화재경보, 소화기, 정전, 유독가스 인터폰, 전화 청소 입자농도, 온도, 습도기록 |
클린룸의 설계
-
기클린룸 설계시 유의점
1.기류방식(Patterns of Air Flow)
층류식(수직,수평), 난류식, 혼류식, 터널식이 있으며, 각각의 특징 및 사묭목적을 고려하여 결정합니다.2. 청정도(Cleanliness Level)
크린룸의 ㅊ어정도는 제품에 요구되는 정도에 의해 결정됩니다. 청정도 레벨은 기류방식, 환기횟수, 실내압력 등을 충분히 검토함으로서 달성됩니다.3. 계획(Lay-out)
작업성 및 청정도를 만족시킬 수 있는 Lay-out을 구성합니다. 먼지 발생이 많은 작업은 다른 작업과 겨기하여 사람, 물건의 출입구, 통로, Utility, 유지보수 등이 종합적으로 검토되어야 합니다.4. 구조, 재료(Structure & Materials)
가능한 한 실내 표면을 매끄럽게 해서 기류가 흐트러지거나 먼지가 쌓이지 않는 구조로 합니다. 먼지발생이 적을뿐만 아니라 입자가 잘 부착되지 않고 청소가 용이한 재료를 선택합니다. 작업내용에 따라 내약품성, 내습성, 내화성을 가진 재료를 사용하는 경우도 있습니다.5. 부속장치(Equipments)
크린룸을 구성하는 주변장치에는 먼지제어용에 Air Shower(대인, 대물용), Pass Box(물건 입출인용), 압력유지용에 Relief Damper(실내압력조절용) 등이 있으며 물품, 포장 등의 보관을 위한 크린 스토카, 크린락카 등이 있습니다. 따라서 각각의 기능을 충분히 이해하지 않으면 안됩니다.6. 사람과 물건의 관리
(Control to Working Persons and Materials)
작업자와 외부에서 반입되는 물품은 최대의 발진원입니다. 무진복과 화장의 문제 등을 포함하여 작업자는 크린룸화에 대한 기본지식이 필요합니다.유틸리티(Utility)
급배수, 가스, 전기 등 에너지 공급을 위한 장치는 기류방식, Lay-out의 Flexibility를 고려하여 결정하여야 합니다. 또 유지보수시에는 청정도 저하를 초래하지 않도록 주의할 필요가 있습니다.안전대책과 비상설치(Safety & EmergencyPlan)
크린룸은 밀폐구조이므로 화재, 가스누설 등에 대한 최대대책이 필요합니다. 또 정전에 의해 문제가 발생될 수 있는 장비에 대해서는 비상전원설비를 갖추는 것을 검토할 필요가 있습니다.
