제목

'A'모 연구소 실험동물사육실 설치공사

작성자
관리자
작성일
2020.04.03
첨부파일0
추천수
0
조회수
744
내용

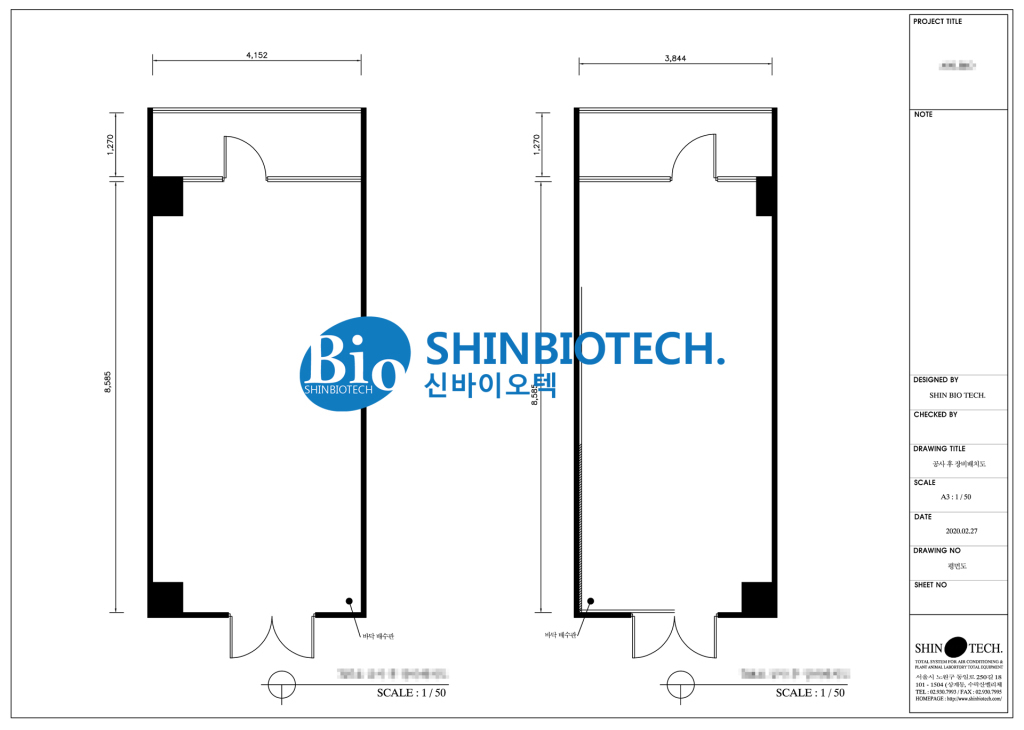

공사 전 도면

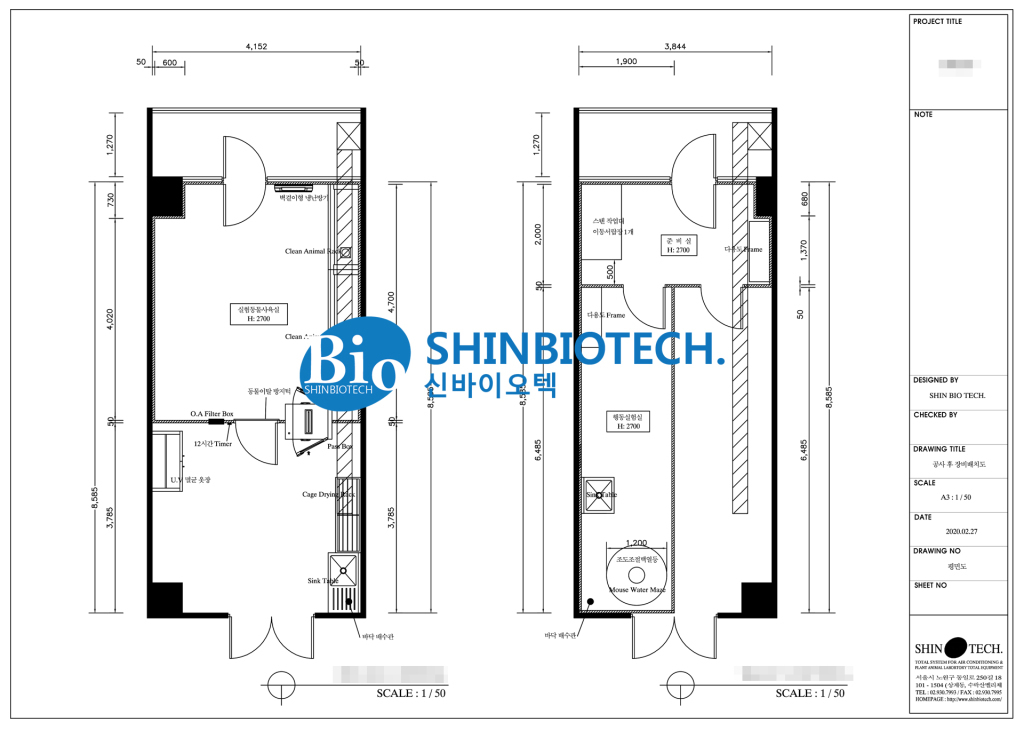

공사 후 도면

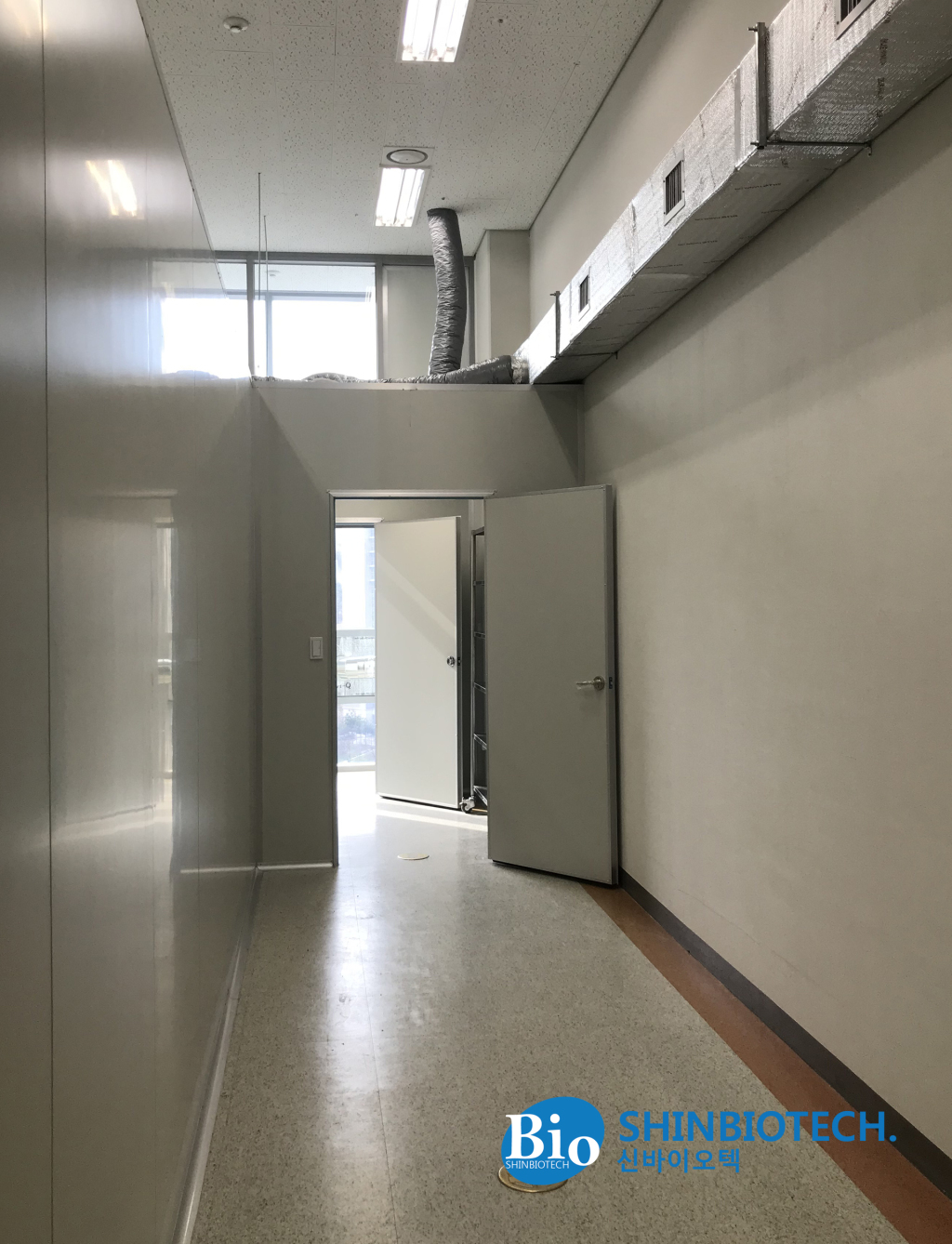

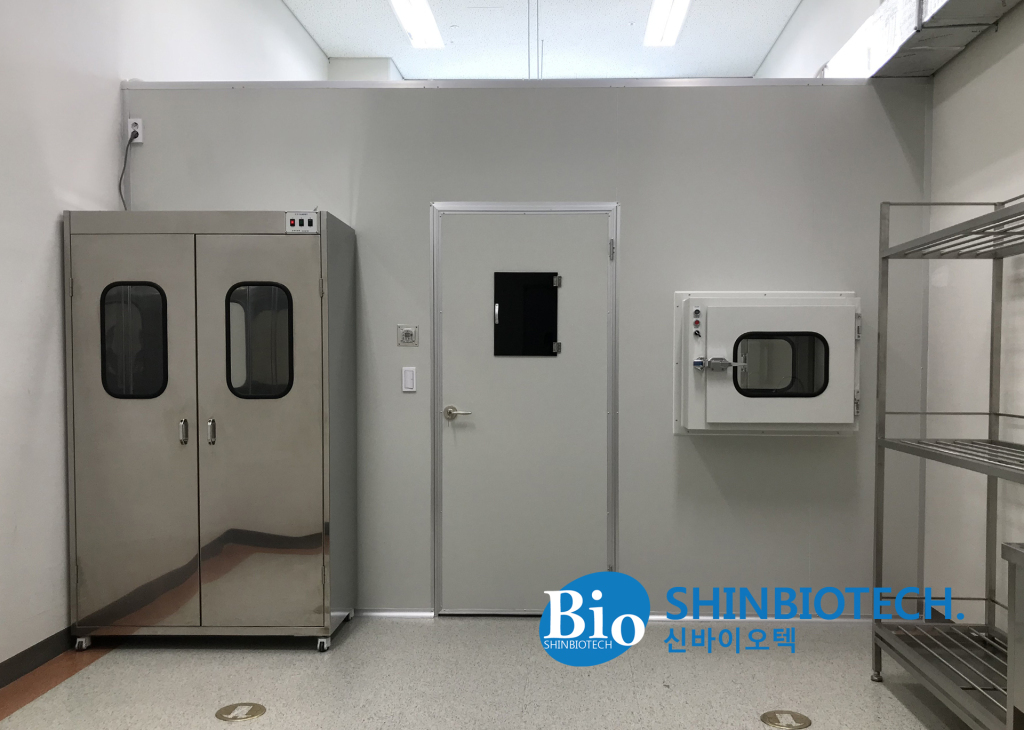

동물실 입구 전경

UV옷장 , PassBox

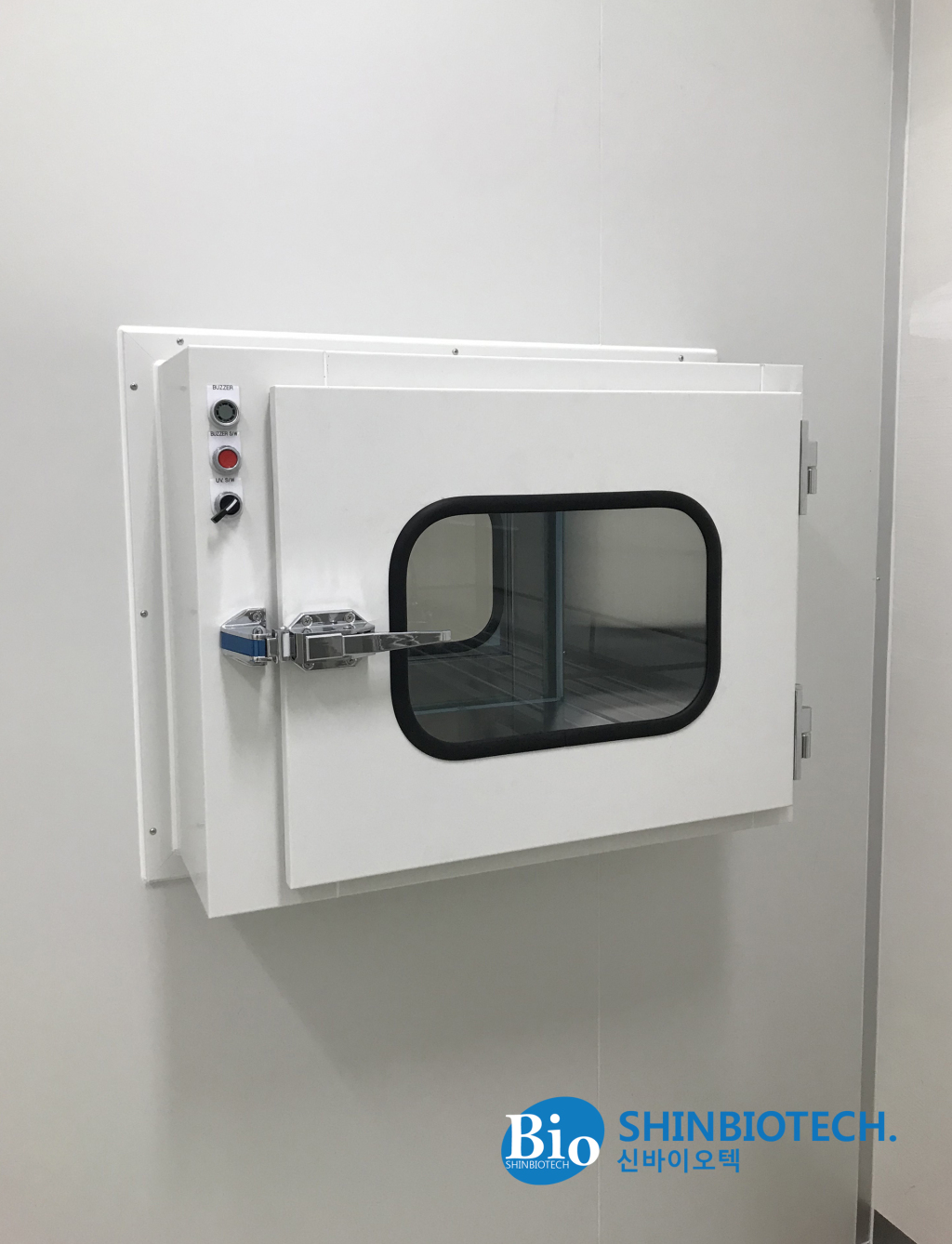

Pass Box 전경

Model : SB-CR-08
Dimension : (W)700*(D)600*(H)500mm (insize)
Material : (내부) SUS304 stainless steel / (외부) Steel 백색 소부도장

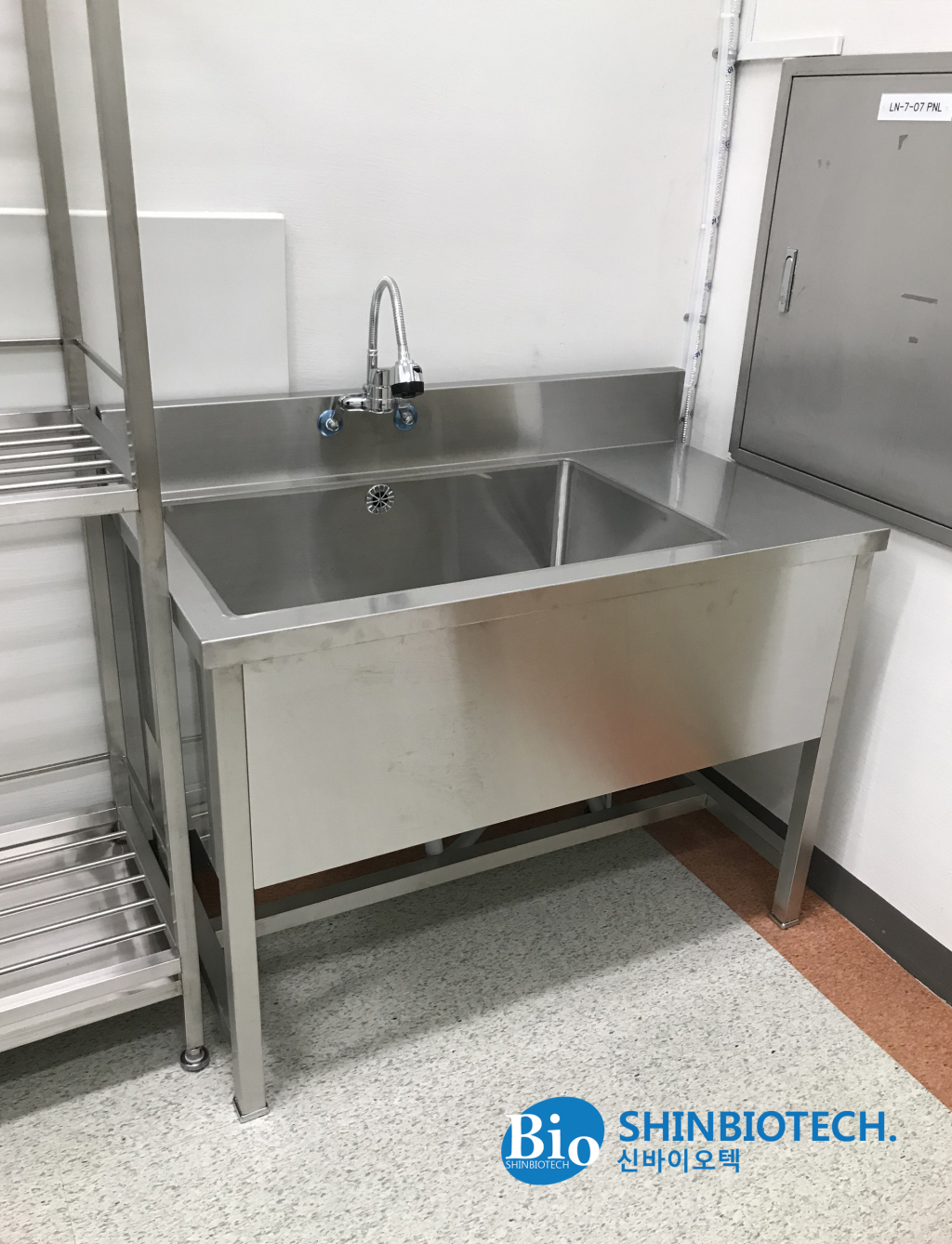

Sink Table 설치 전경

Model : SB-SC-06A (1 bowl)
Dimension : (W)1200*(D)650*(H)900mm
Material : SUS304 stainless steel

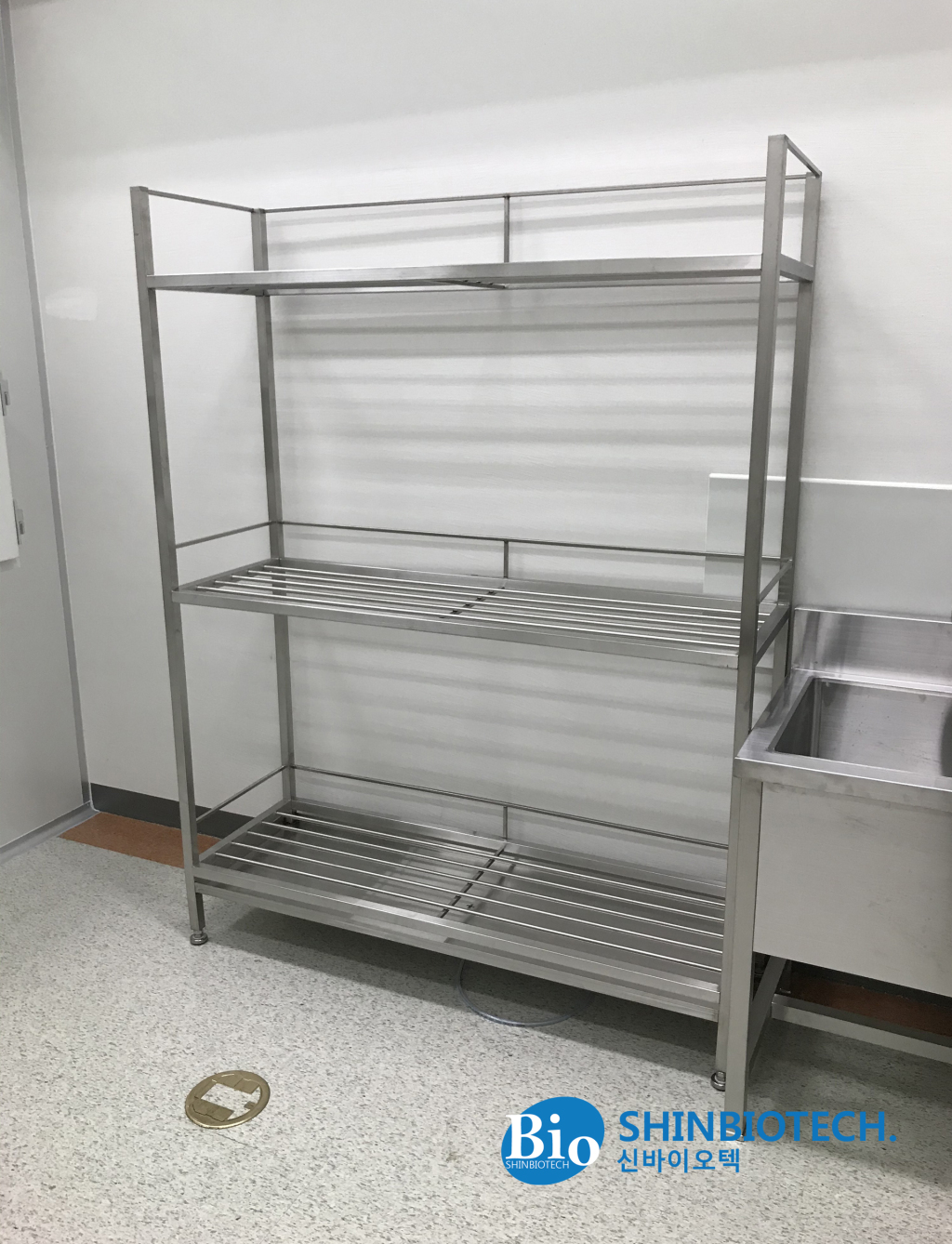

Cage Drying Rack 전경

Model : SBT-SC-06 (3단)
Dimension : (W)1500*(D)500*(H)2000mm
Material : SUS304 stainless steel

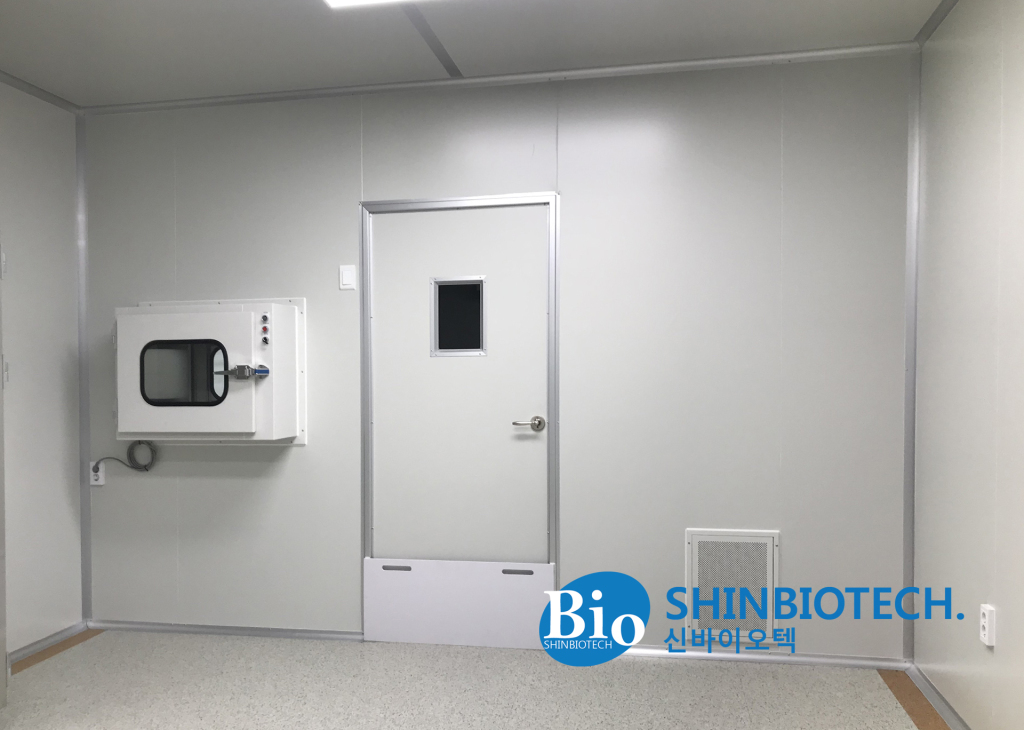

동물실에서 문쪽 바라본 전경

Pass Box , (문 하단) 동물이탈방지턱, (우측하단) O.A Filter Box

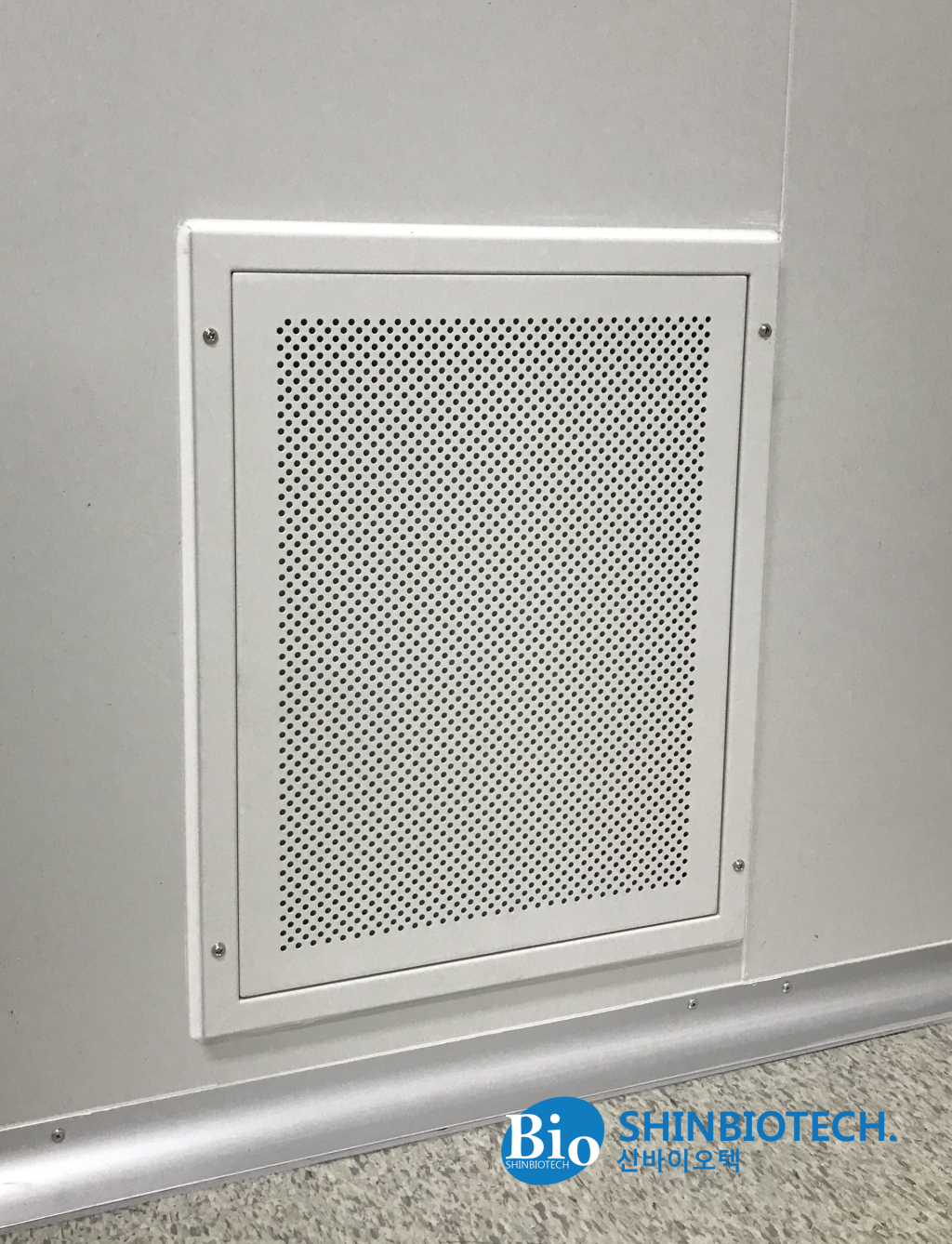

O.A Filter Box

Pre Filter 내장 / 동물실로 들어가는 급기구의 필터

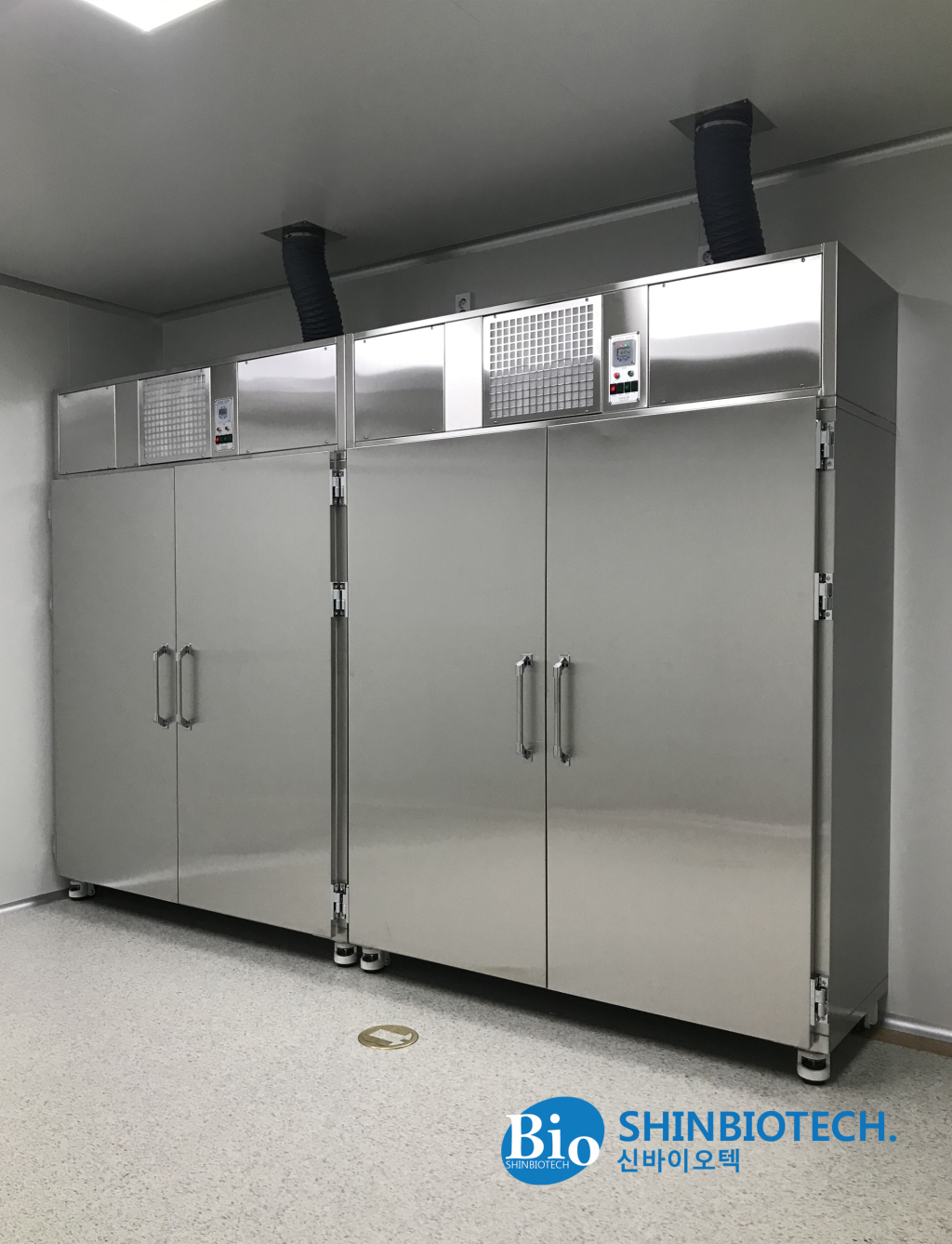

Clean Animal Rack 설치 전경

Model : SB-SY-03 "B type"
Dimension : (W)1700*(D)650*(H)2250mm
Material : SUS304 stainless steel
Shelves : 5 단 6열 (30cage)

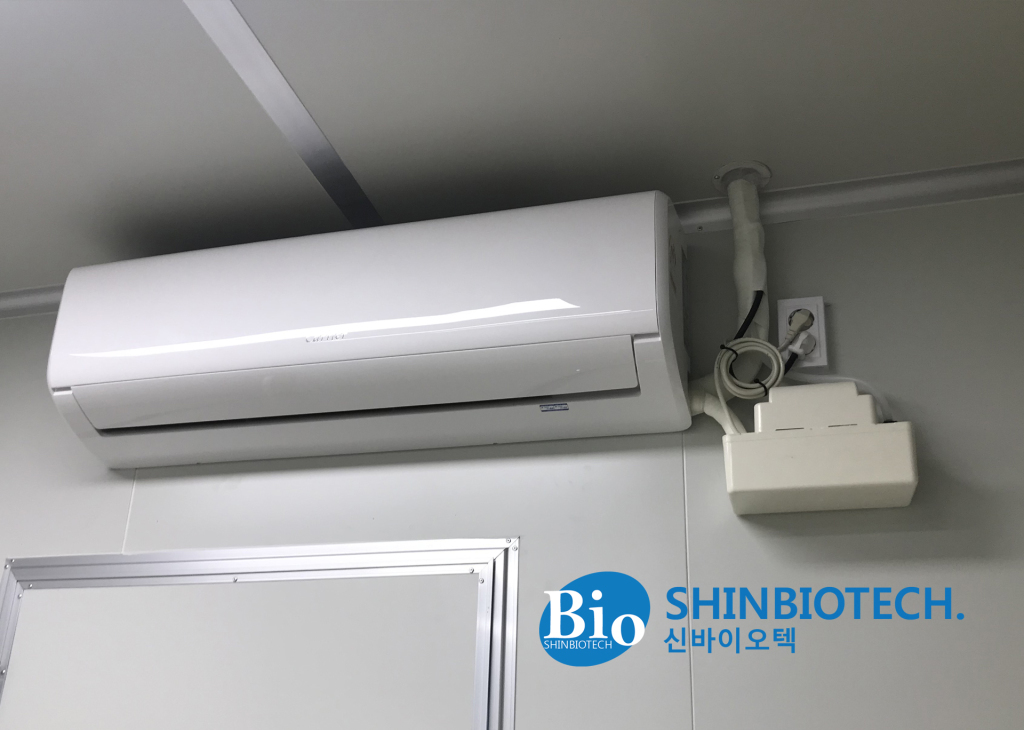

벽걸이형 냉난방기 설치전경

15PY






준비실 설치전경

Panel : 평판 / 50T / 백색 / 난연
Molding : Aluminum Molding

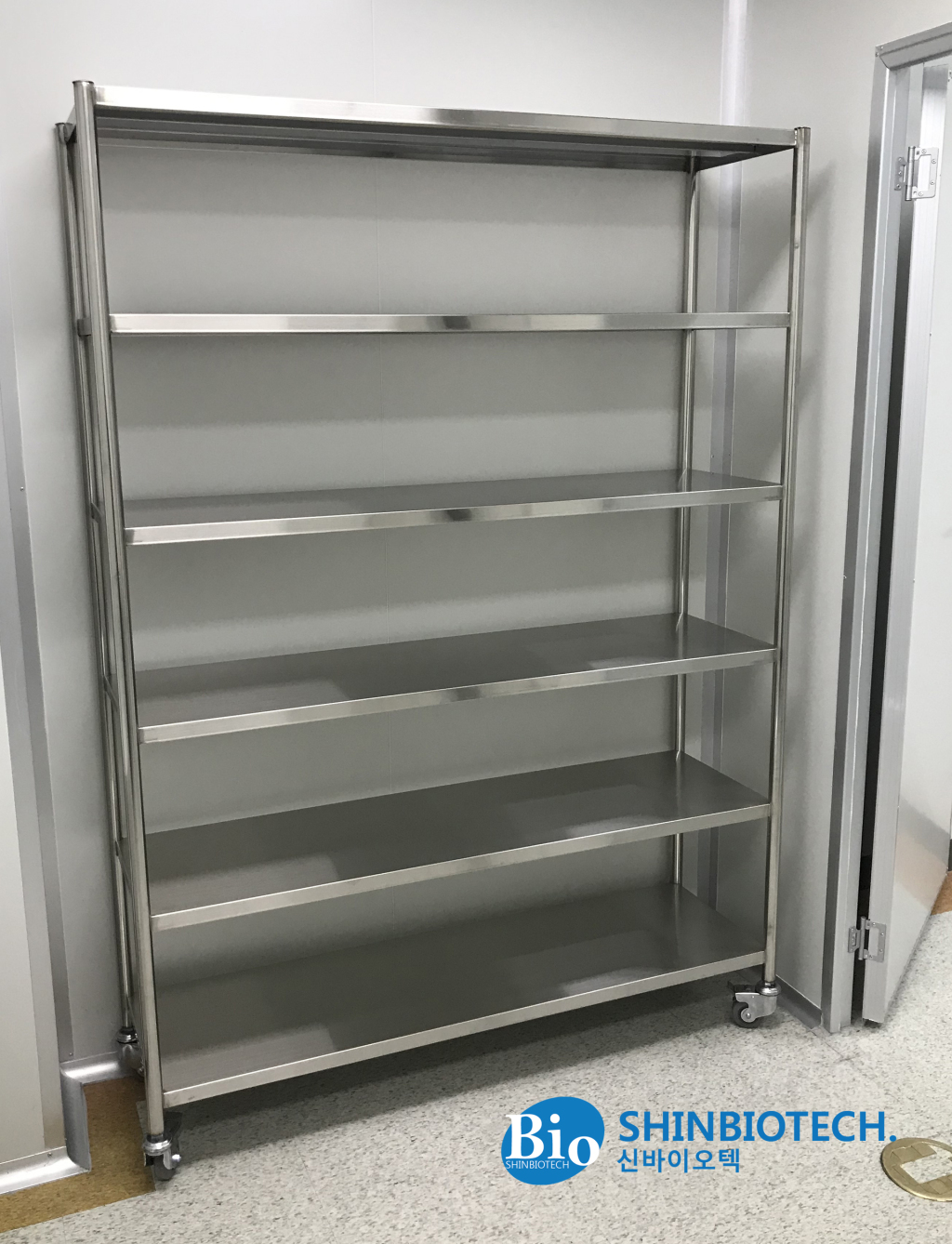

다용도 Frame

Model : SB-C-47
Dimension : (W)1400*(D)400*(H)2000mm
Material : SUS304 stainless steel

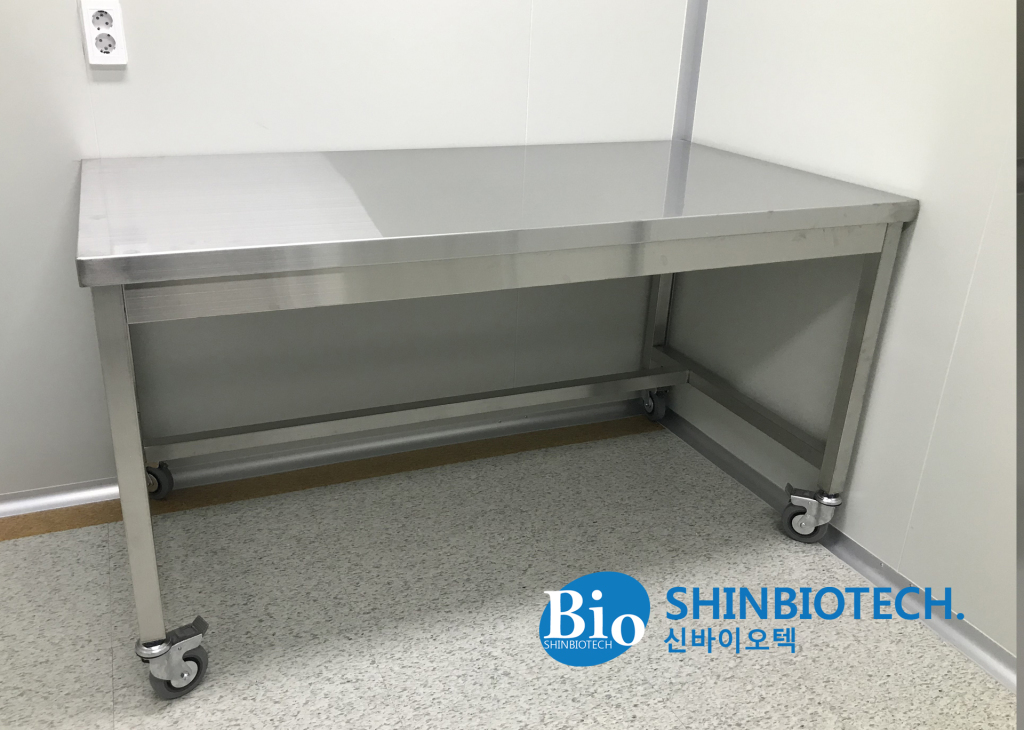

작업대 설치 전경

Dimension : (W)1500*(D)800*(H)800mm (insize)
Material : SUS304 stainless steel

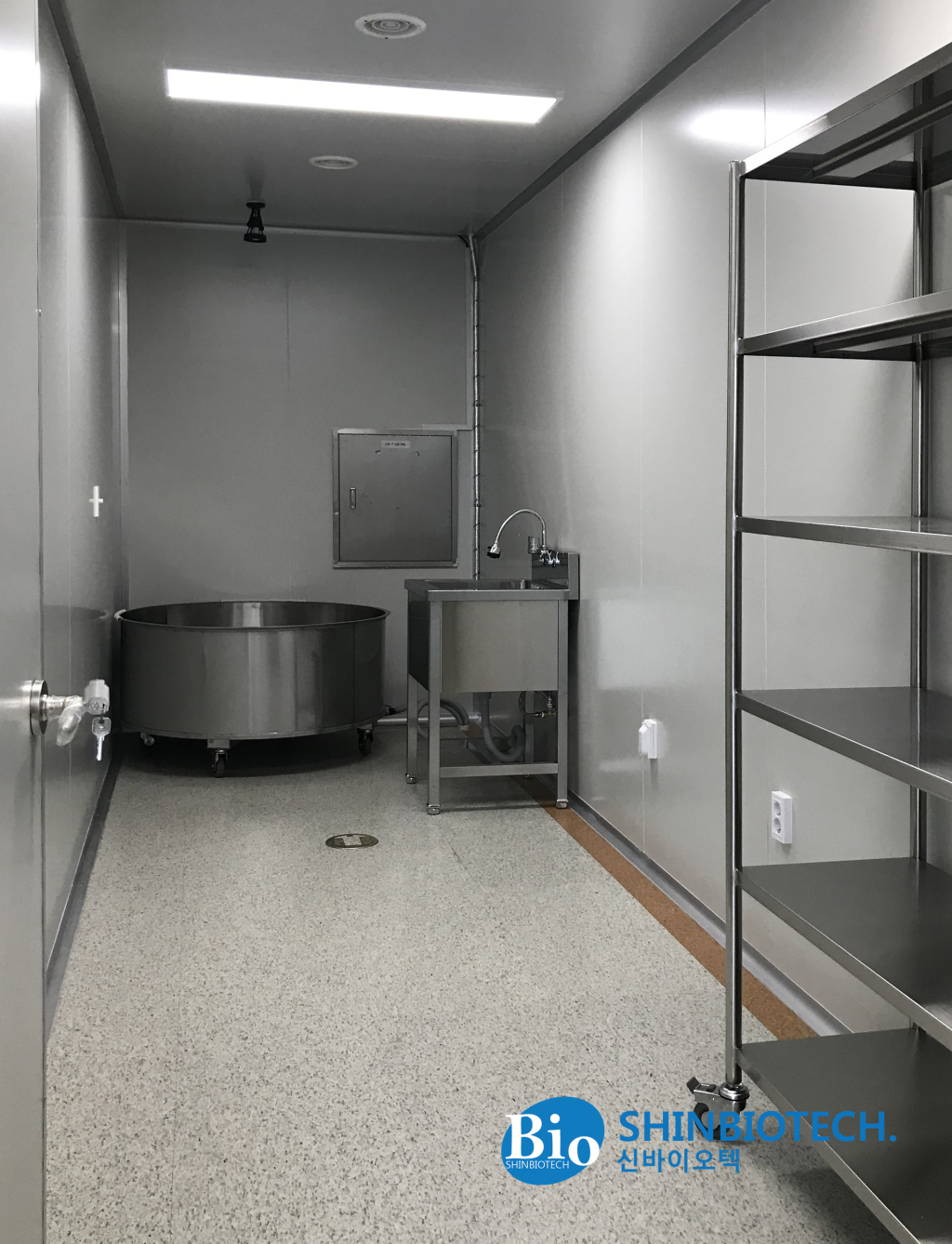

행동실험실 설치전경






행동실험실

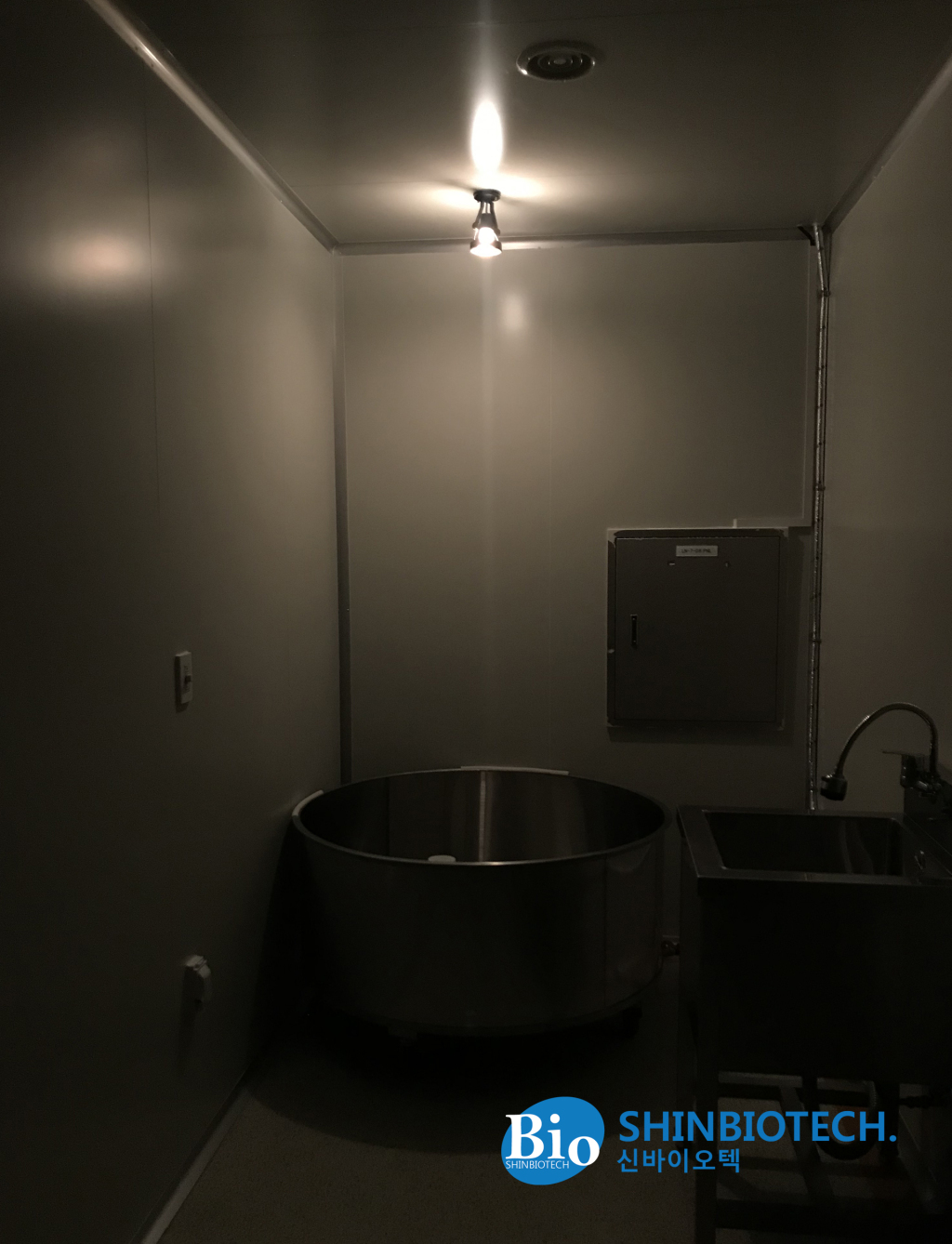

안쪽 조감기 설치 후 조명 켠 전경
하단 원형 스테인레스 집기 : Water Maze

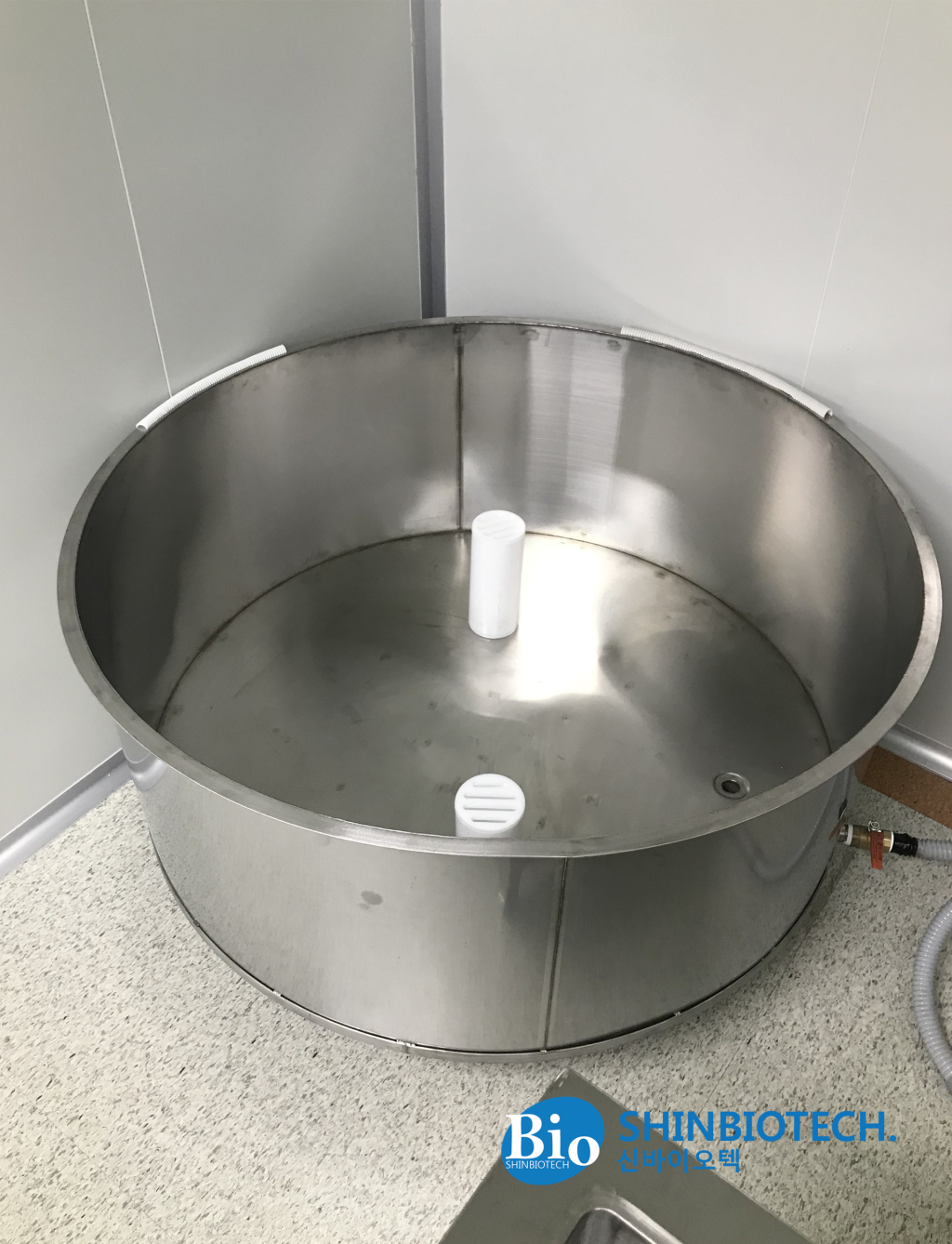

Water Maze

Dimension : Ø1200*(H)600mm
Material : SUS304 stainless steel
도피대 : Ø100*(H)350mm 2EA

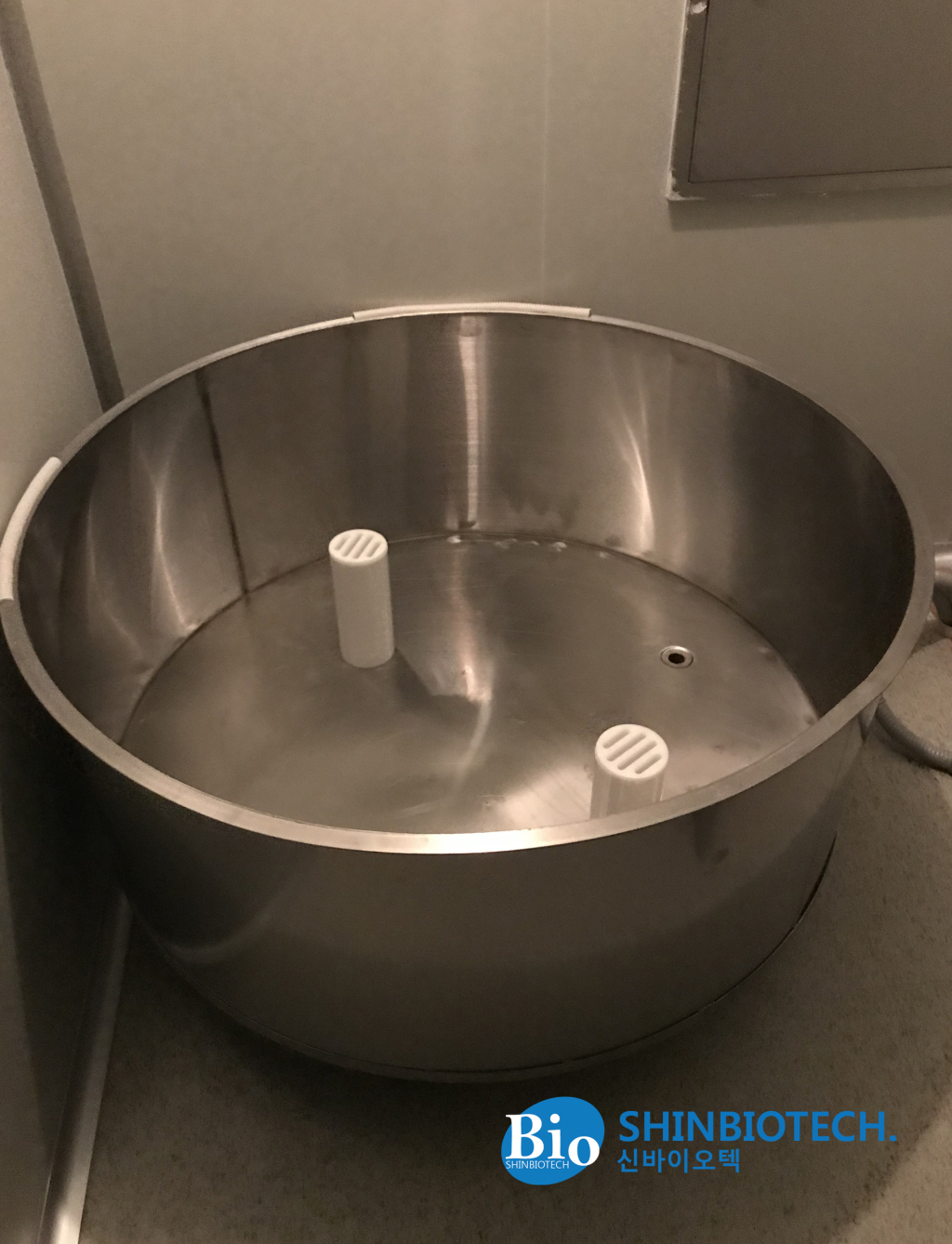

Water Maze


Dimension : Ø1200*(H)600mm
Material : SUS304 stainless steel
도피대 : Ø100*(H)350mm 2EA
